Descripción
Aplicación
La medición del ángulo de contacto se utiliza en una amplia gama de industrias y se ha convertido en un instrumento importante para evaluar las propiedades de la superficie en áreas como la fabricación de teléfonos móviles, la fabricación de vidrio, el tratamiento de superficies, la investigación de materiales, la ingeniería química y química, la fabricación de semiconductores, revestimientos y tintas, circuitos electrónicos, textiles y fibras, y aplicaciones médicas y biológicas.
- Para el esparcimiento, penetración, absorción y otros comportamientos de humectación de líquidos en superficies sólidas, se utiliza la medición del ángulo de contacto estático por el método de la gota sentada.
- Para el ángulo de avance, ángulo de retroceso, histéresis del ángulo de contacto, ángulo de rodamiento, se realizan mediciones dinámicas del ángulo de contacto de materiales en superficies sólidas.
- Para el estudio continuo en tiempo real y el registro del proceso de materiales absorbentes, se utiliza el análisis de la curva de variación del ángulo de contacto con el tiempo.
- Para las mediciones del ángulo de contacto de diversos materiales especiales, por ejemplo, polvos, superficies curvas, muestras superhidrofóbicas/superhidrofílicas.
- Para la prueba del ángulo de contacto de materiales sumergidos en líquidos, se utiliza el método de la gota adjunta.
- Para medir la tensión superficial interfacial y sus componentes polares y dispersivos para varios líquidos, se utiliza el método de la gota suspendida.
- Para el cálculo de la energía libre superficial (SFE) de sólidos y el análisis de sus componentes polares y dispersivos.
- Para el análisis de la adhesión de líquidos en superficies sólidas y la evaluación de la homogeneidad y limpieza de las superficies sólidas.
Principio

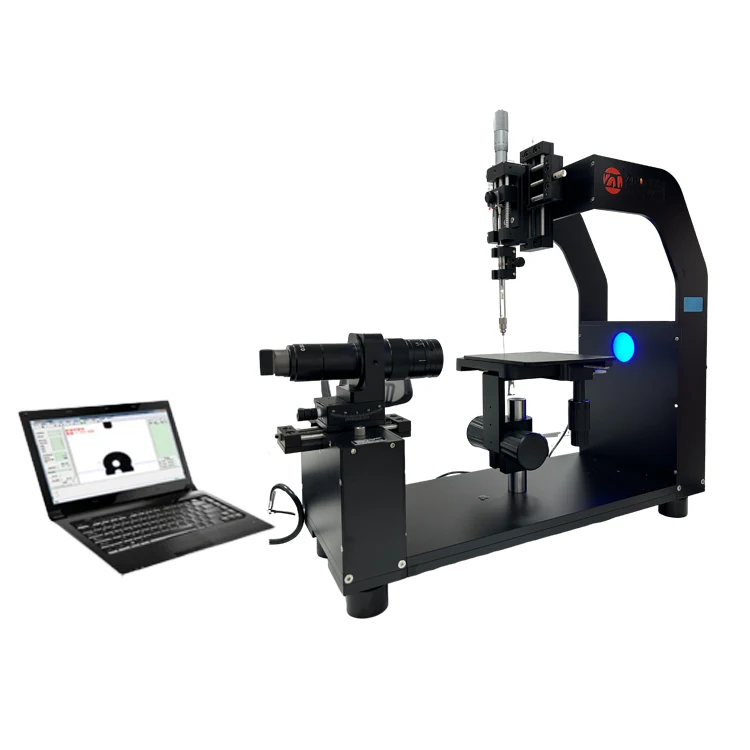

Como se muestra arriba, el instrumento de medición del ángulo de contacto se compone principalmente de cinco partes principales: fuente de luz, unidad de inyección, mesas de muestra, sistema de adquisición y software de análisis, y el equipo adopta el principio de imágenes ópticas.
- La fuente de luz adopta un diseño de luz fría LED intensiva, luminiscencia uniforme, limpieza de imagen y larga vida útil.
- La unidad de inyección adopta un microalimentador de perilla manual, con gotas estables y alta precisión.
- Las mesas de muestra adoptan una plataforma de ajuste fino manual tridimensional, operación flexible, posicionamiento preciso, y la etapa de muestra se puede personalizar de acuerdo con el tamaño real de la muestra.
- El sistema de adquisición adopta una cámara CCD importada en blanco y negro, con disparo estable, imágenes claras y fiables, y la lente adopta una configuración industrial alemana importada, con una ampliación de 0.7-4.5 veces ajustable y sin distorsión de la imagen.
- El software de análisis es potente, con capacidad de ajuste automático de una tecla, con el método de ajuste internacional más avanzado, para satisfacer el ajuste preciso de varias formas de gota.
| Especificaciones del equipo | |
| Host del dispositivo | |
| Dimensión | 550mm(L)×196mm(W)×485mm(H) |
| Peso de la máquina principal | 11KG |
| Ajuste de la máquina completa | Prueba/ajuste del nivel de la máquina completa |
| Fuente de alimentación | |
| Voltaje | 100～240VAC |
| Potencia | 20W |
| Frecuencia | 50/60HZ |
| Espacio | |
| Tamaño de la plataforma | 130mm×150mm |
| Muestra máxima | 250×∞×60mm |
| Ajuste de la etapa de muestra | Ajuste manual tridimensional (puede ser actualizado automáticamente) |
| Ajuste manual frontal y posterior, recorrido 60mm, precisión 0.1mm | |
| Ajuste manual izquierdo y derecho, recorrido 35mm, precisión 0.1mm | |
| Ajuste manual arriba y abajo, recorrido 80mm, precisión 0.1mm | |
| Sistema de cámara | |
| Imagen máxima | 4000(H) x 3000(V) |
| Velocidad máxima de fotogramas | 120fps (actualizable a velocidades de fotogramas más altas) |
| Sensor | SONY 1/1.8″ |
| Espectro | B/N/color |
| ROI | Personalizado |
| Ancho de línea de visualización | Personalizado |
| Tiempo de exposición | Personalizado |
| Fuente de alimentación | Interfaz USB 5 VDC |
| Transmisión | USB3 Vision |
| Cabezal de microscopio | |
| Distancia focal | 100mm |
| Aumento | 8X |
| Escala de resolución | 6～12um |
| Fuente de luz | |
| Tipo | LED industrial de una sola longitud de onda (luz fría) |
| Longitud de onda | 470nm |
| Campo de luz | Φ50mm |
| Punto de luz | 96 granos de tipo intensivo |
| Vida útil | 50000 horas |
| Sistema de inyección | |
| Método de goteo | Jeringa de precisión de alimentación directa |
| Método de control | Control manual |
| Precisión de goteo | 0.1μl |
| Jeringa | Jeringa de alta precisión hermética a los gases |
| Volumen | 1000μl |
| Aguja | Aguja superhidrofóbica de acero inoxidable de 0.51mm (estándar) |
| Software | |
| Rango de ángulo de contacto | 0～180° |
| Resolución | 0.01° |
| Medición del ángulo de contacto | Totalmente automático, semiautomático, manual |
| Método de análisis | Método de suspensión, método de gota detenida (estado 2/3), captura de burbujas |
| Método de análisis | Análisis estático, aumento de líquido automático y análisis dinámico de reducción |
| Método de prueba | Método del círculo, método de elipse/elipse inclinada, método de círculo diferencial/elipse diferencial, Young-Laplace, método de ancho-altura, método tangente, método de intervalo |
| Energía libre superficial | |
| Método de prueba | Zisman, OWRK, WU, WU 2, Fowkes, Antonow, Berthelot, EOS, trabajo de adhesión, trabajo de humectación, factor de propagación |
| Procesamiento de datos | |
| Método de salida | Generación automática, exportación/impresión de EXCEL, Word, espectrograma y otros formatos de informe |
